Day19-甜甜圈
简介
根据B站的视频30天学会fusion 360 .这里针对每一个图纸的重点做一个记录。
同样只记录之前没有学到的问题
甜甜圈
这一节主要是从别人的3d设计生成一个模具
- 导入别人的设计-右键-捕获设计历史
- 不透明度

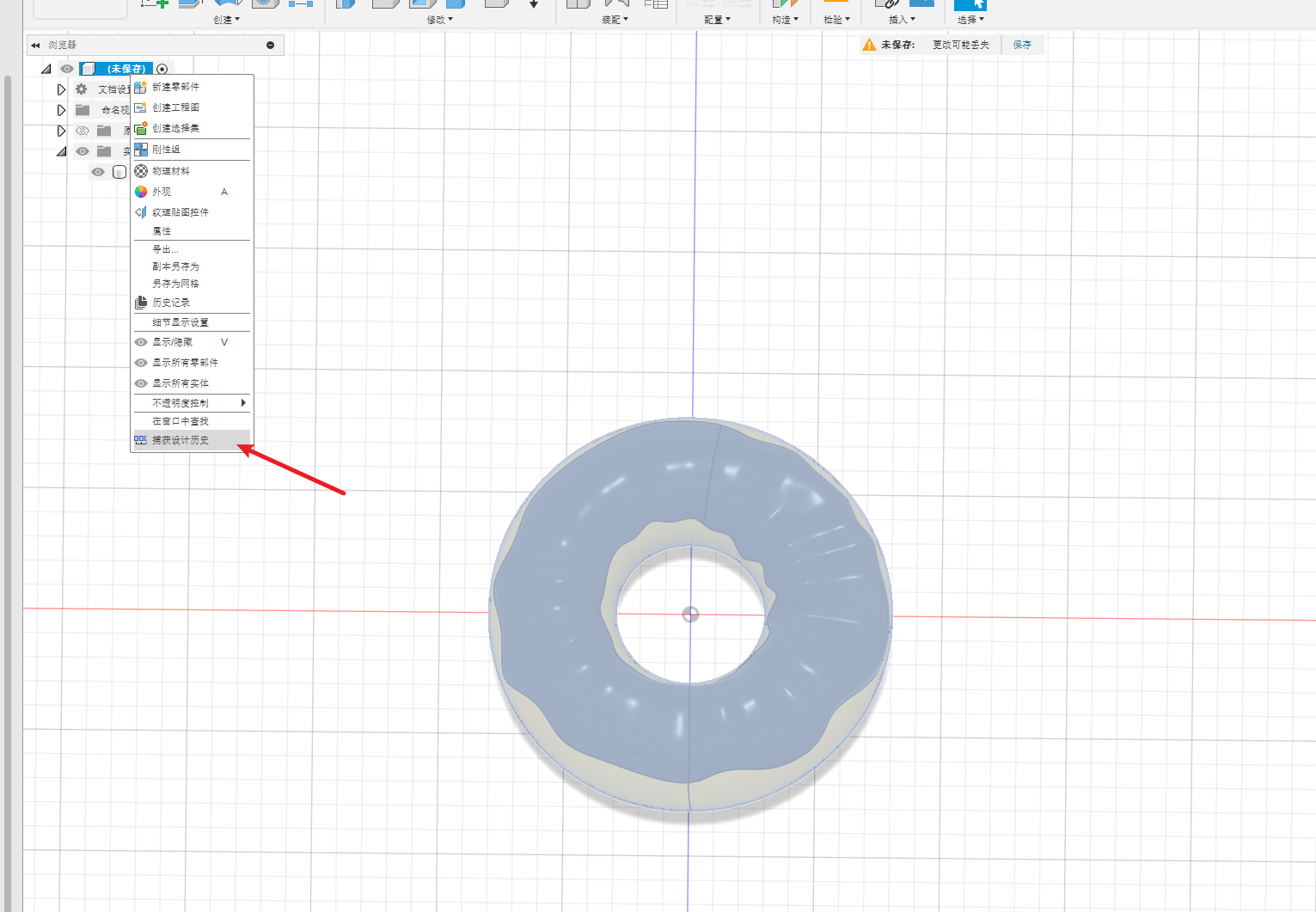

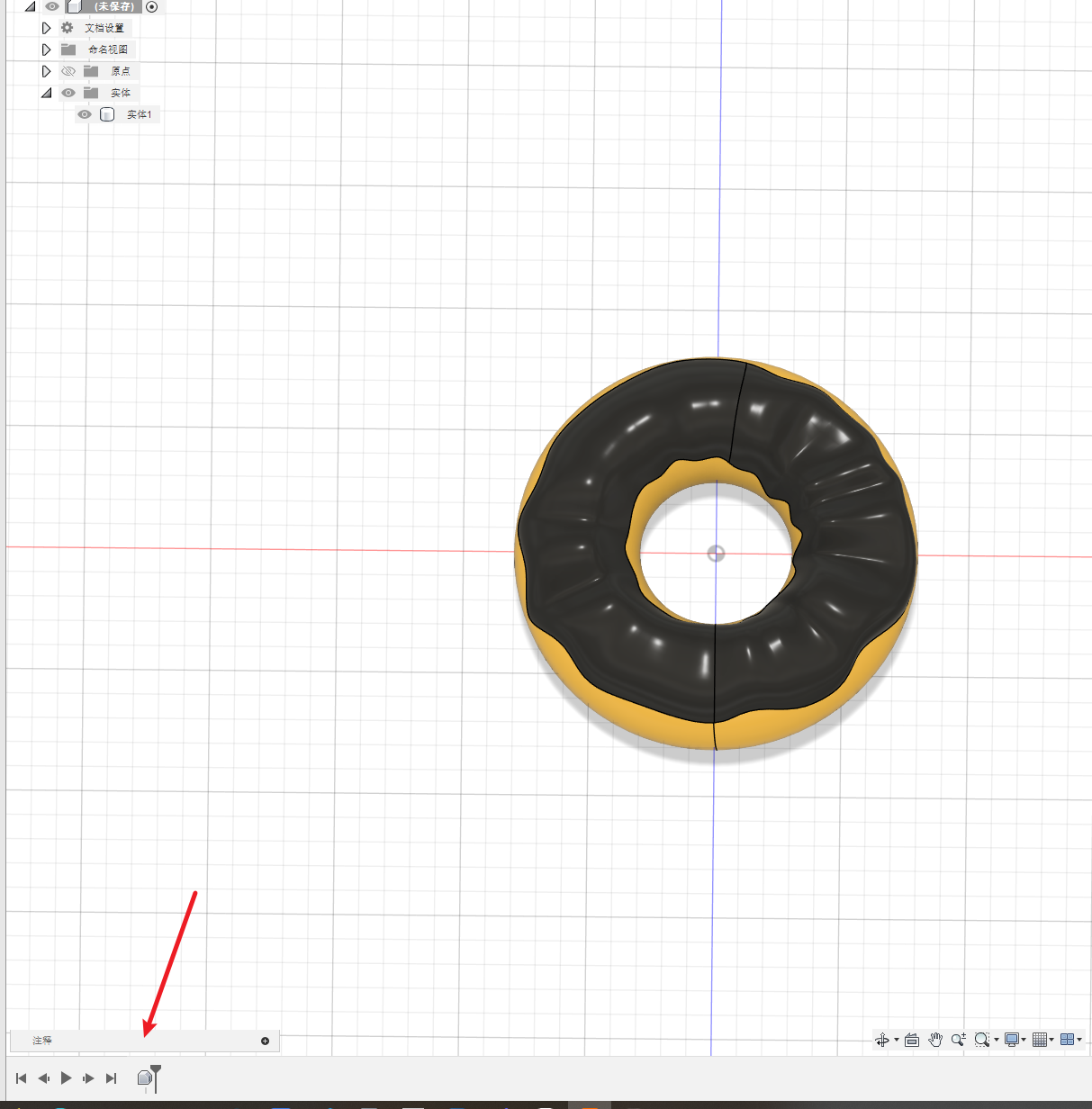

捕获设计历史
如果是修改别人的设计，需要 右键-捕获设计历史。这样才能在下方有设计的历史

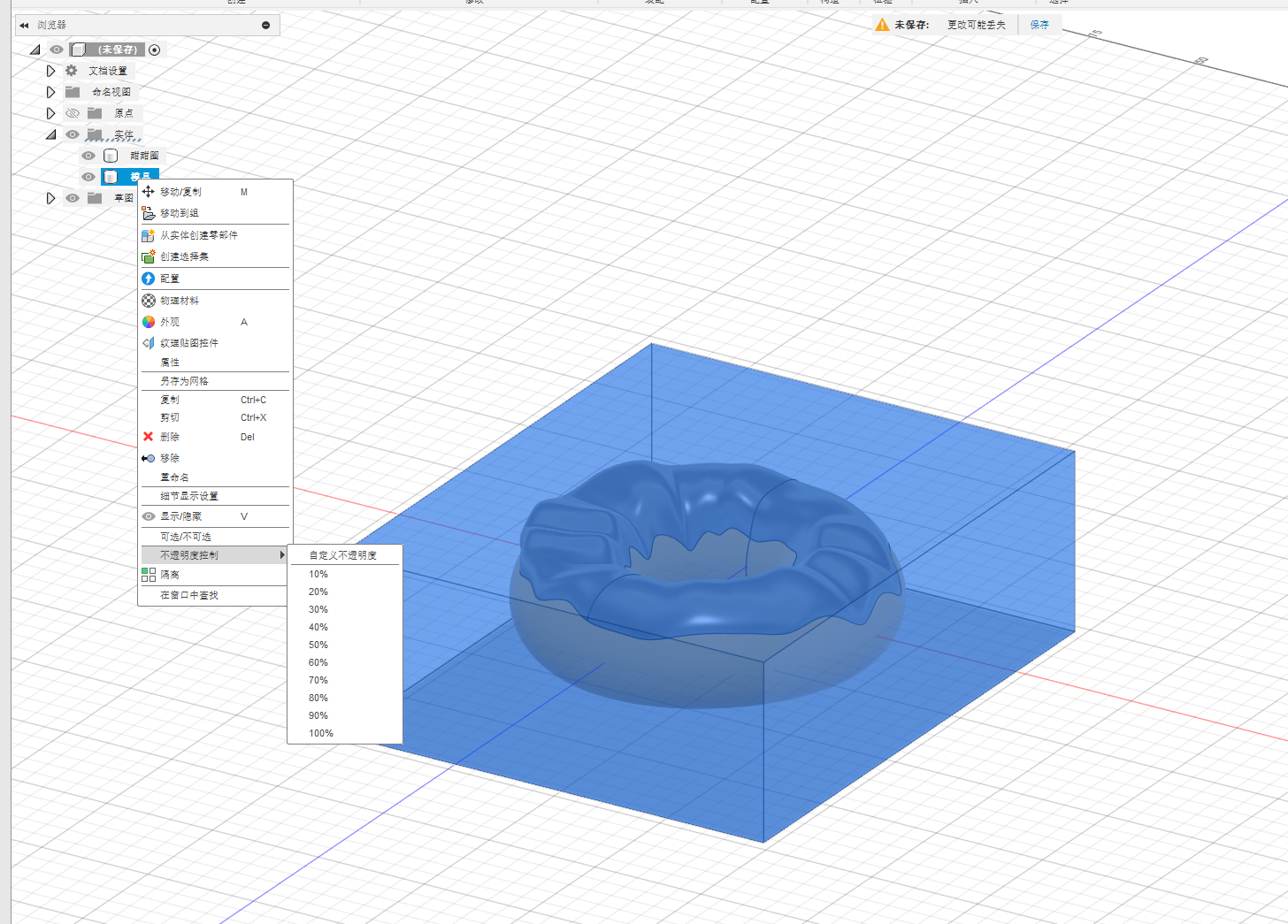

不透明度
可以方便查看两个重合的实体

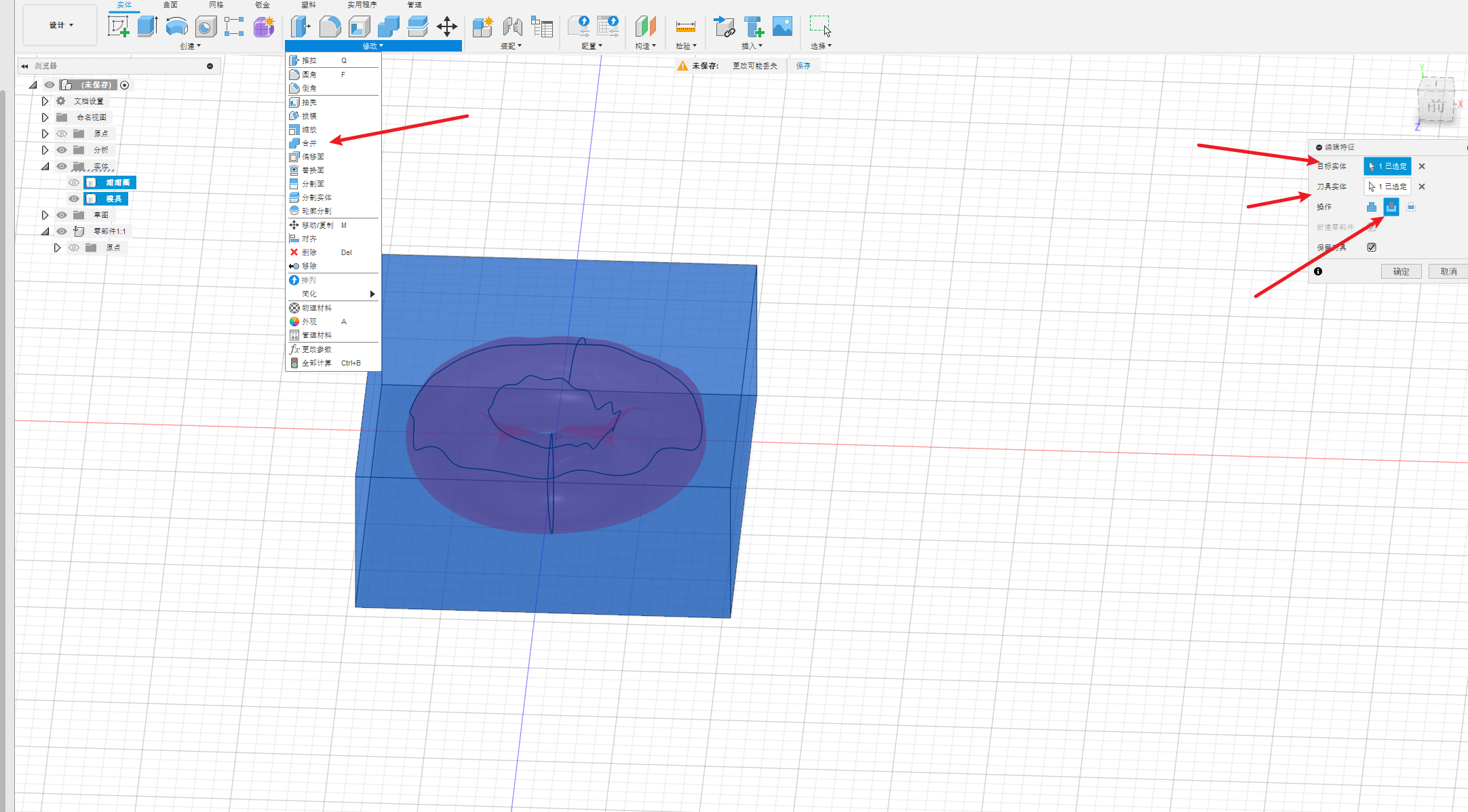

修改-合并
和上一节一样，使用这个命令来做模具

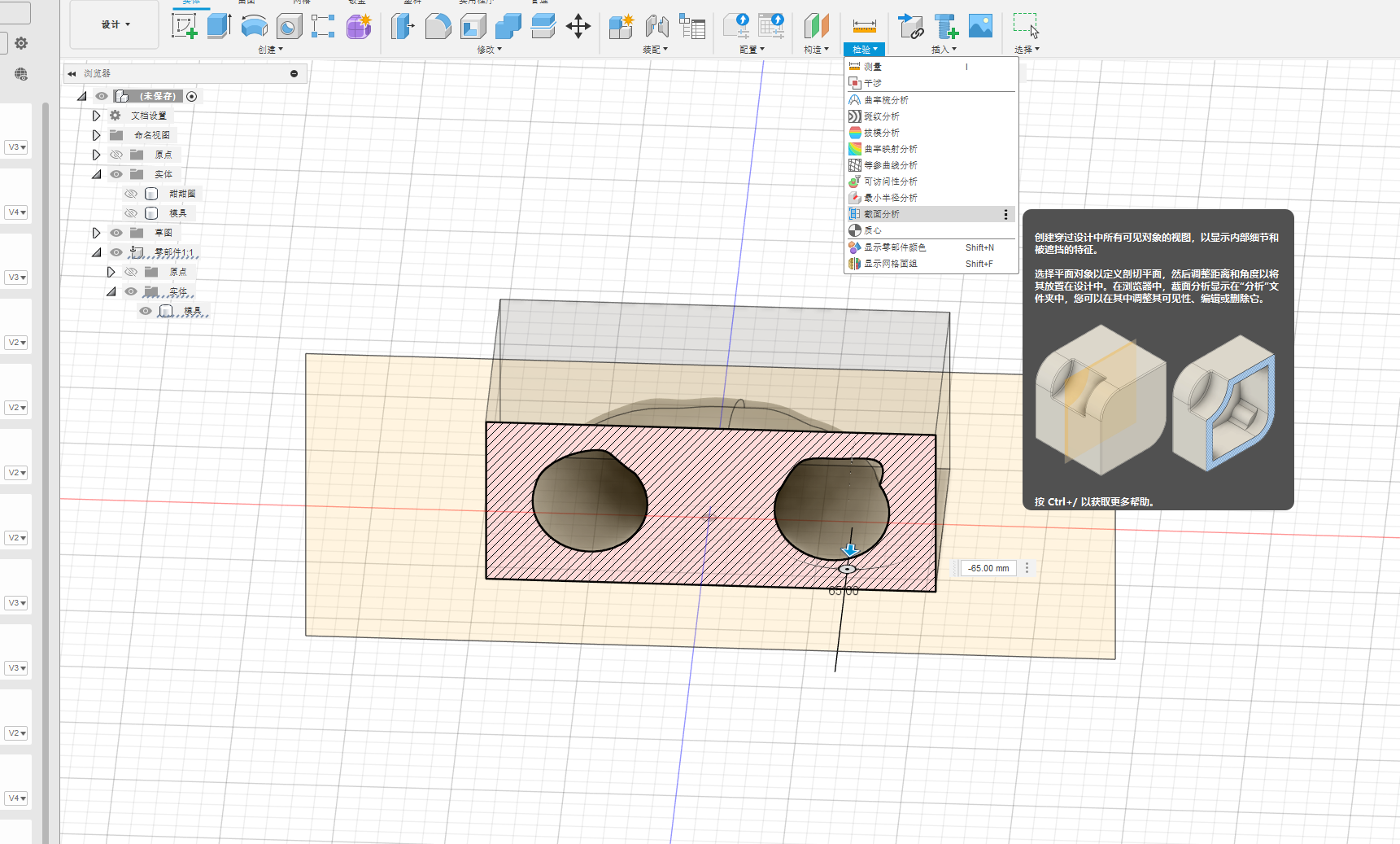

截面分析
分割实体
将这个分为上下两半

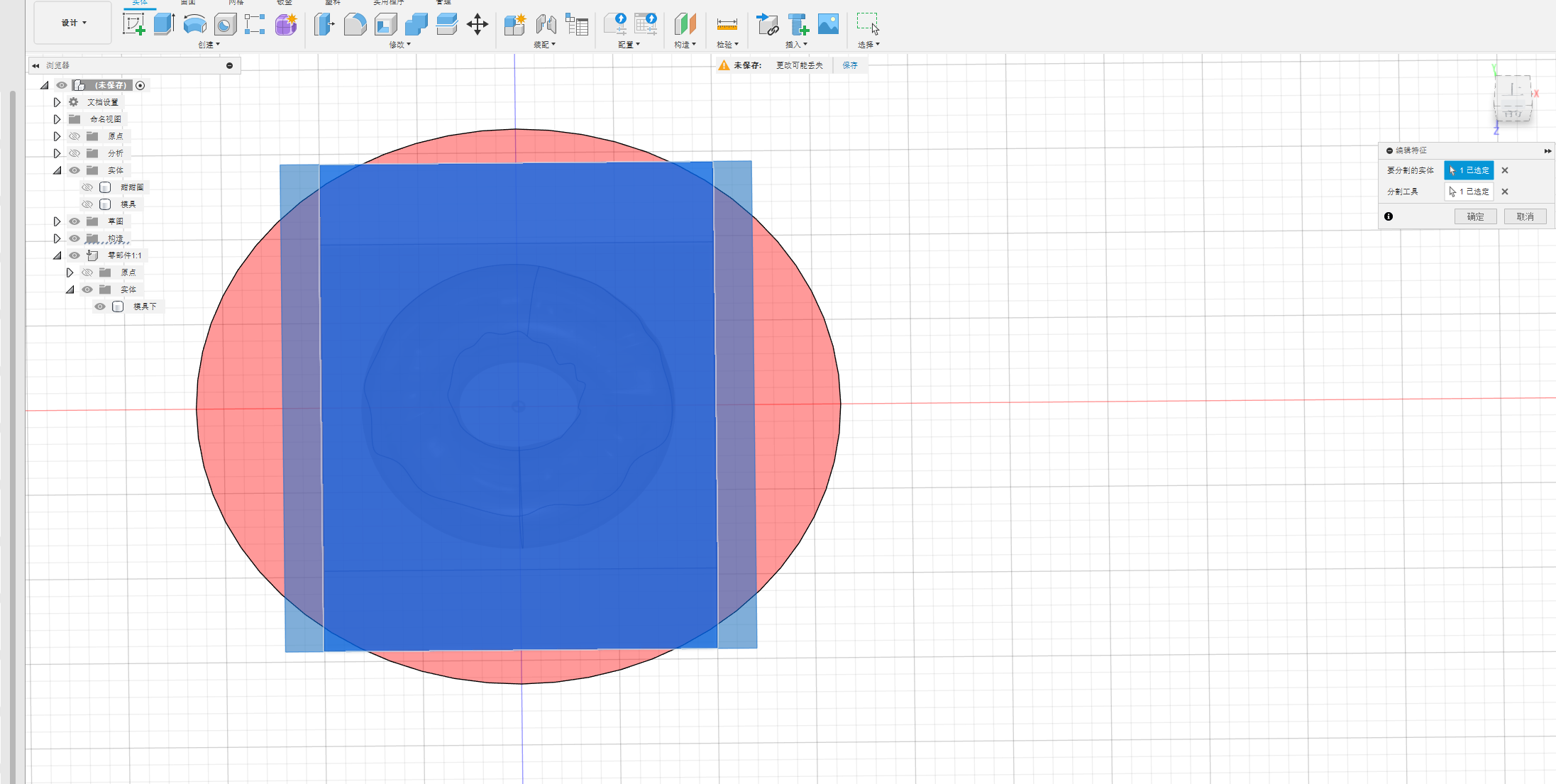

先做一个参考面
构造-中间平面。
然后

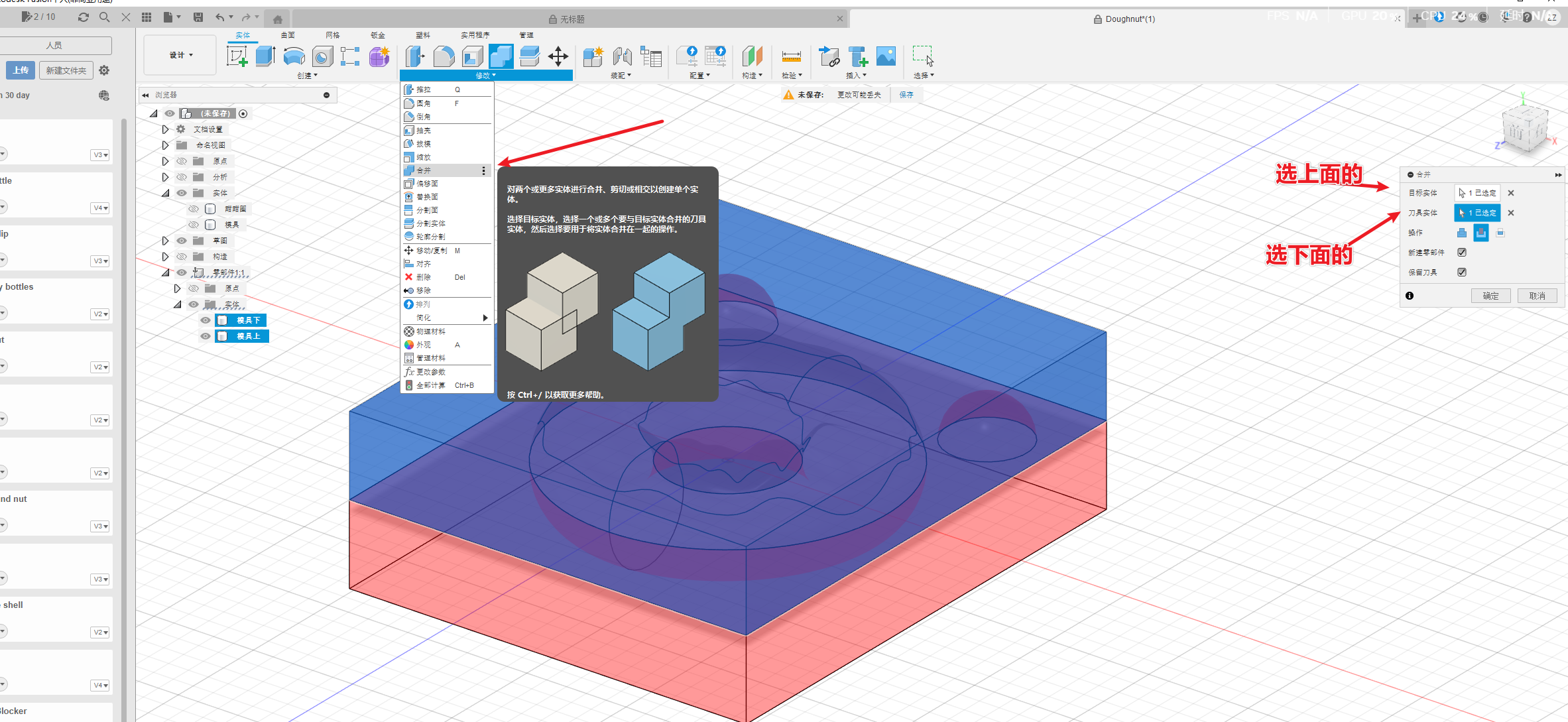

修改-分割实体

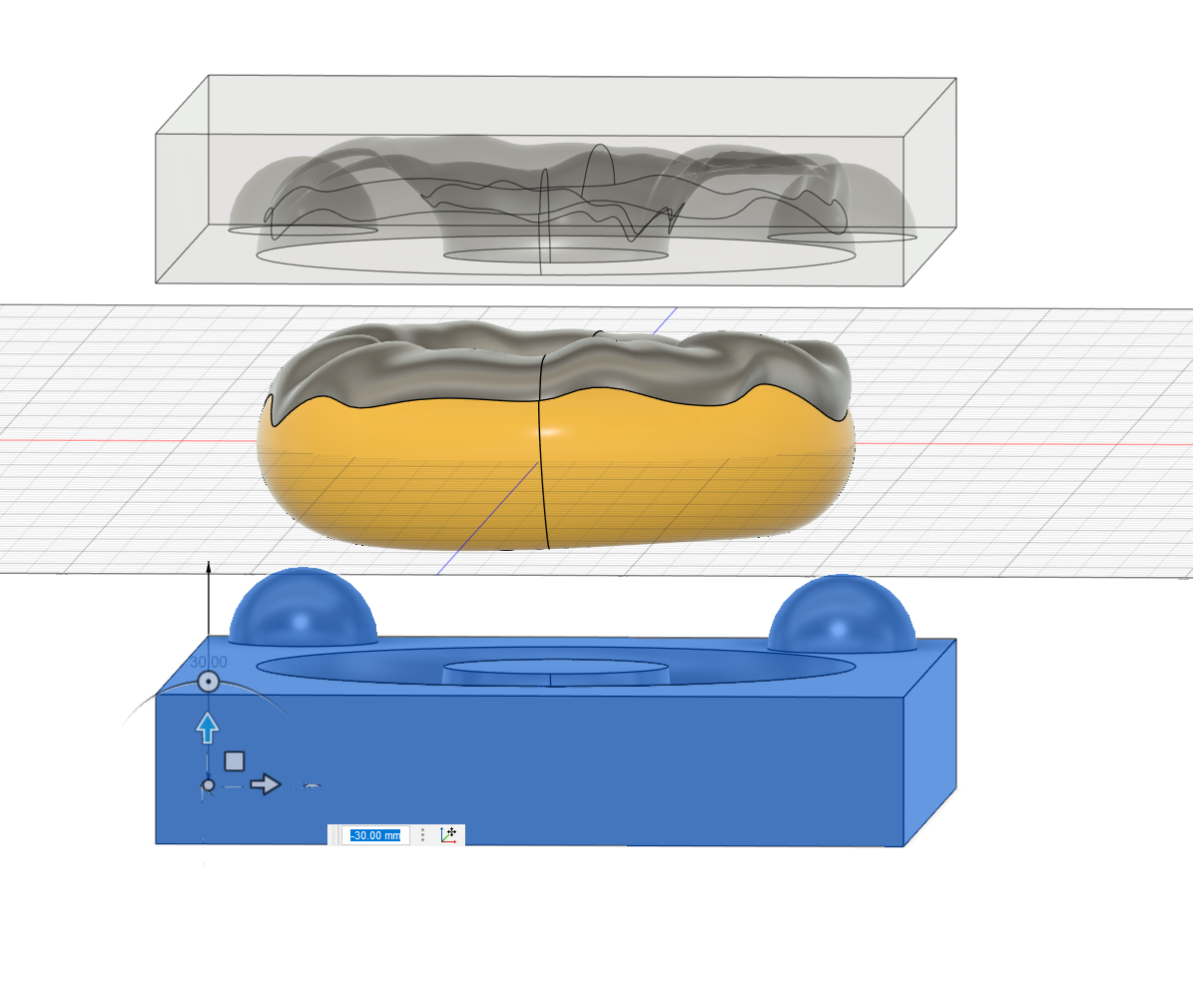

添加定位孔
为了上下模具可以对齐，添加定位孔。还是用到修改-分割
在下main的模具上添加两个圆

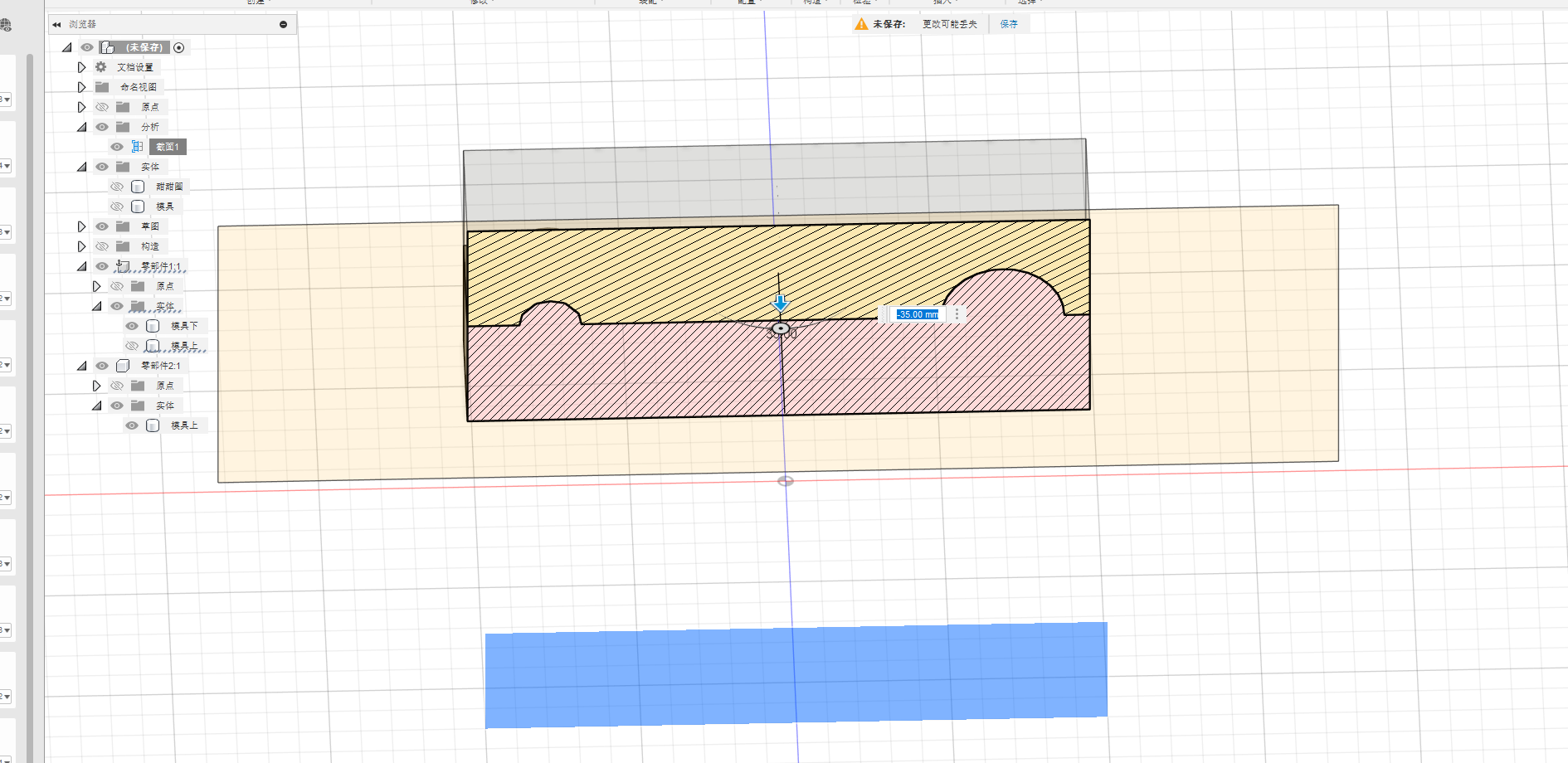

截面分析如下
但是怎么引入误差我还不清楚，上下都是相同的尺寸的话3D打印的误差存在，肯定是对不上的。

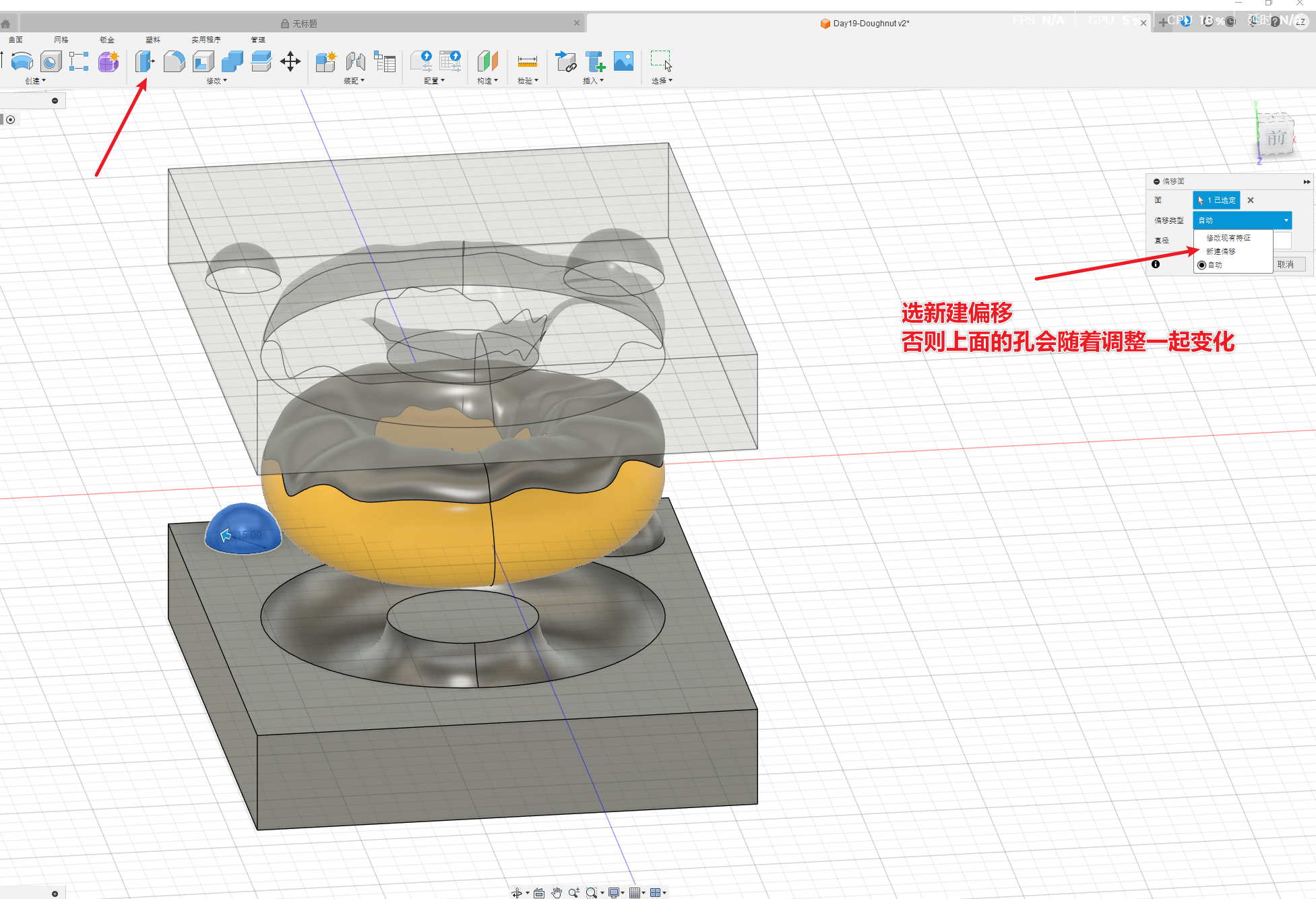

偏移
我在网上看到的，不知道对不对，如果使用偏移来控制装配的误差

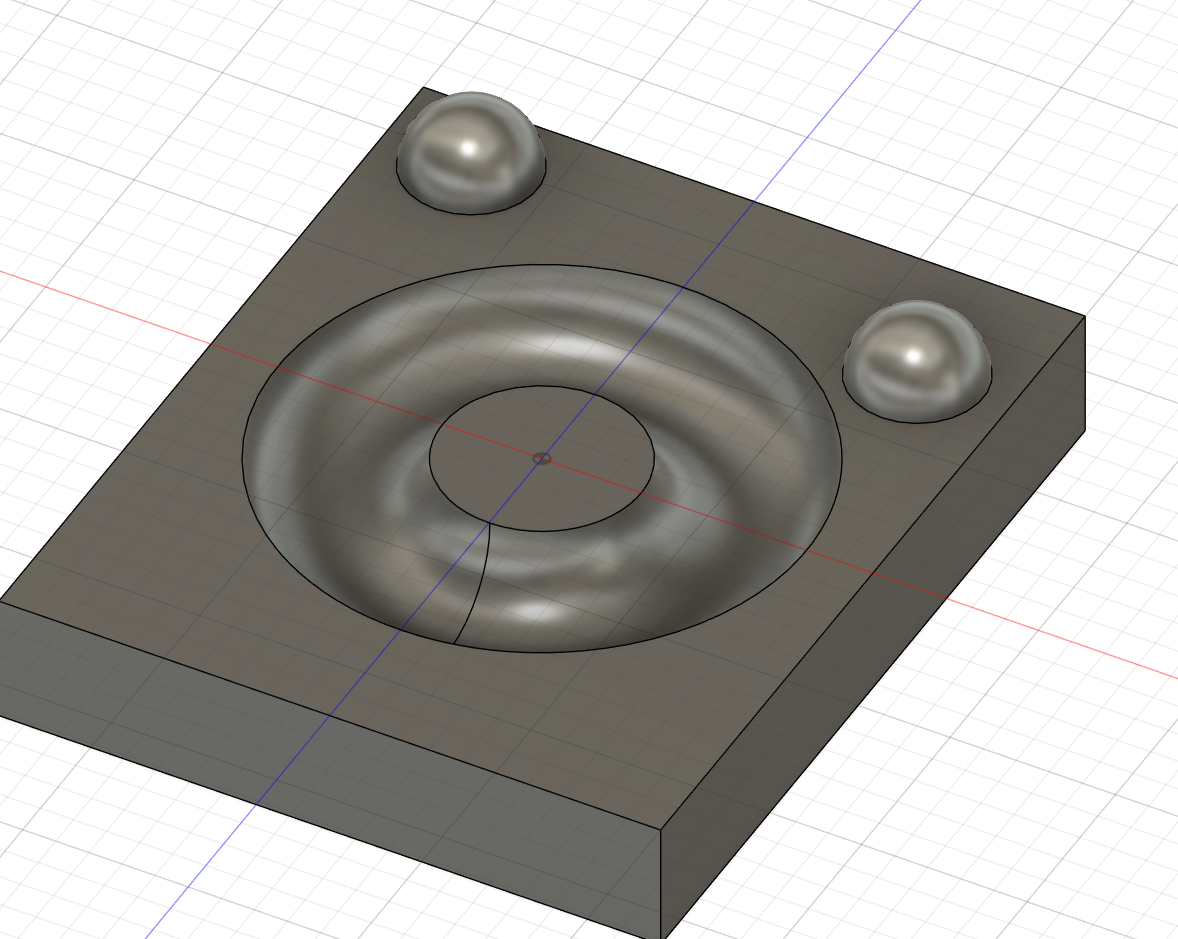

成品图
