Day26三脚架联动效果
简介
根据B站的视频30天学会fusion 360 .这里针对每一个图纸的重点做一个记录。
同样只记录之前没有学到的问题
三脚架的联动效果
之前已经讲过联动了，这里再重复一下，新的内容就是
- 固定
- 快速联动和联动的区别

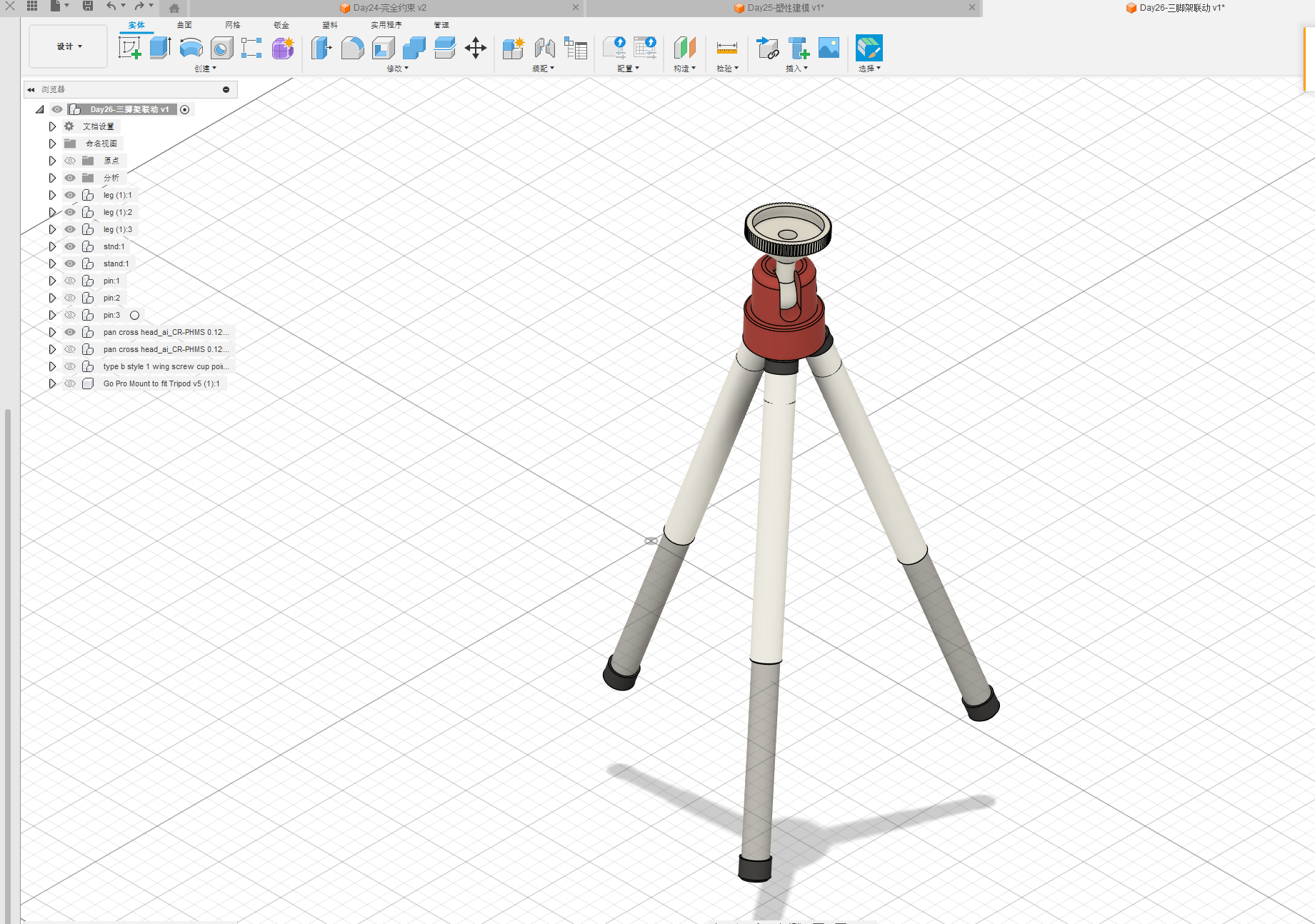

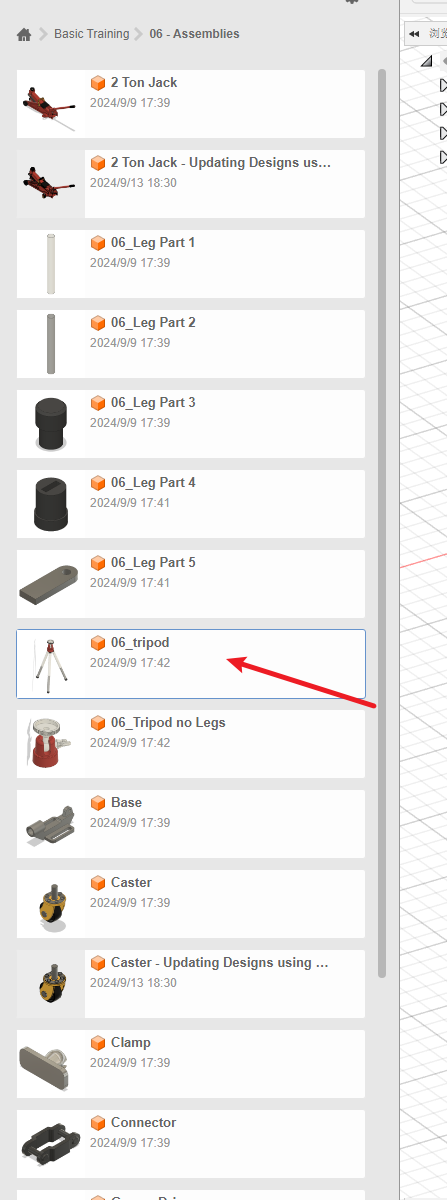

首先打开官方练习的三脚架

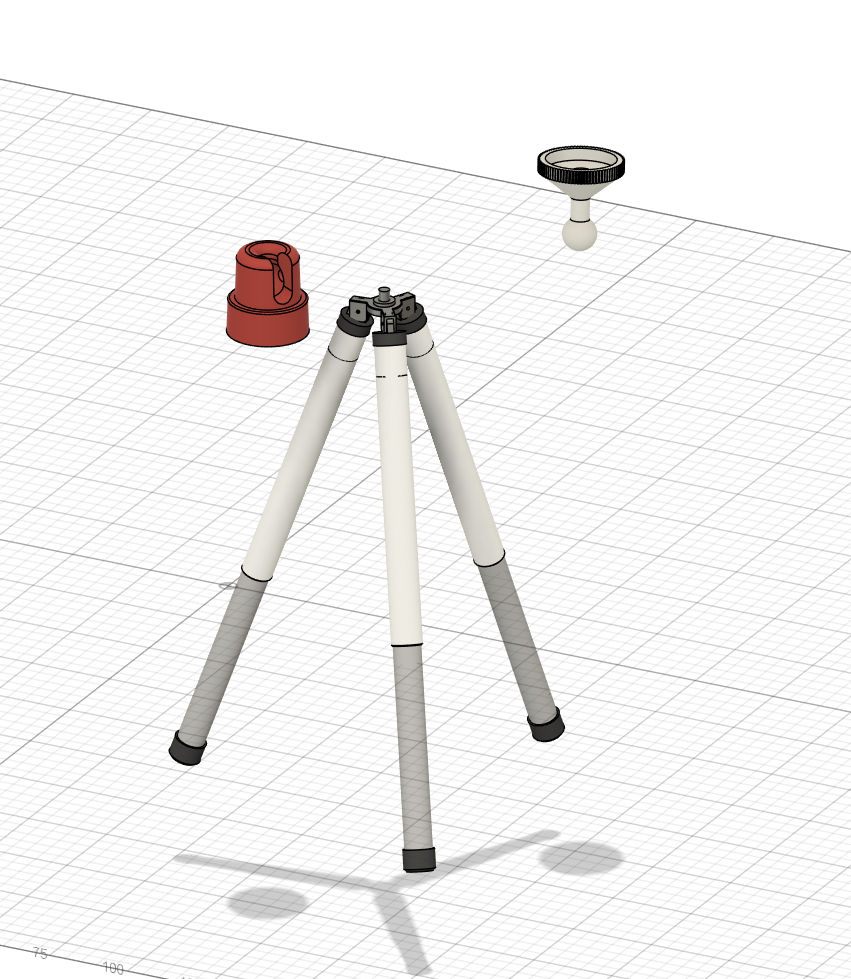

零件的移动
所的零件是可以移动的，例如选择后拖动
快速链接
当相对位置不需要调整时使用快速链接。
例如这里的三角架的伸缩腿。
注意第一个选择的零部是相对运动的，第二个先择的零部件是相对固定的。

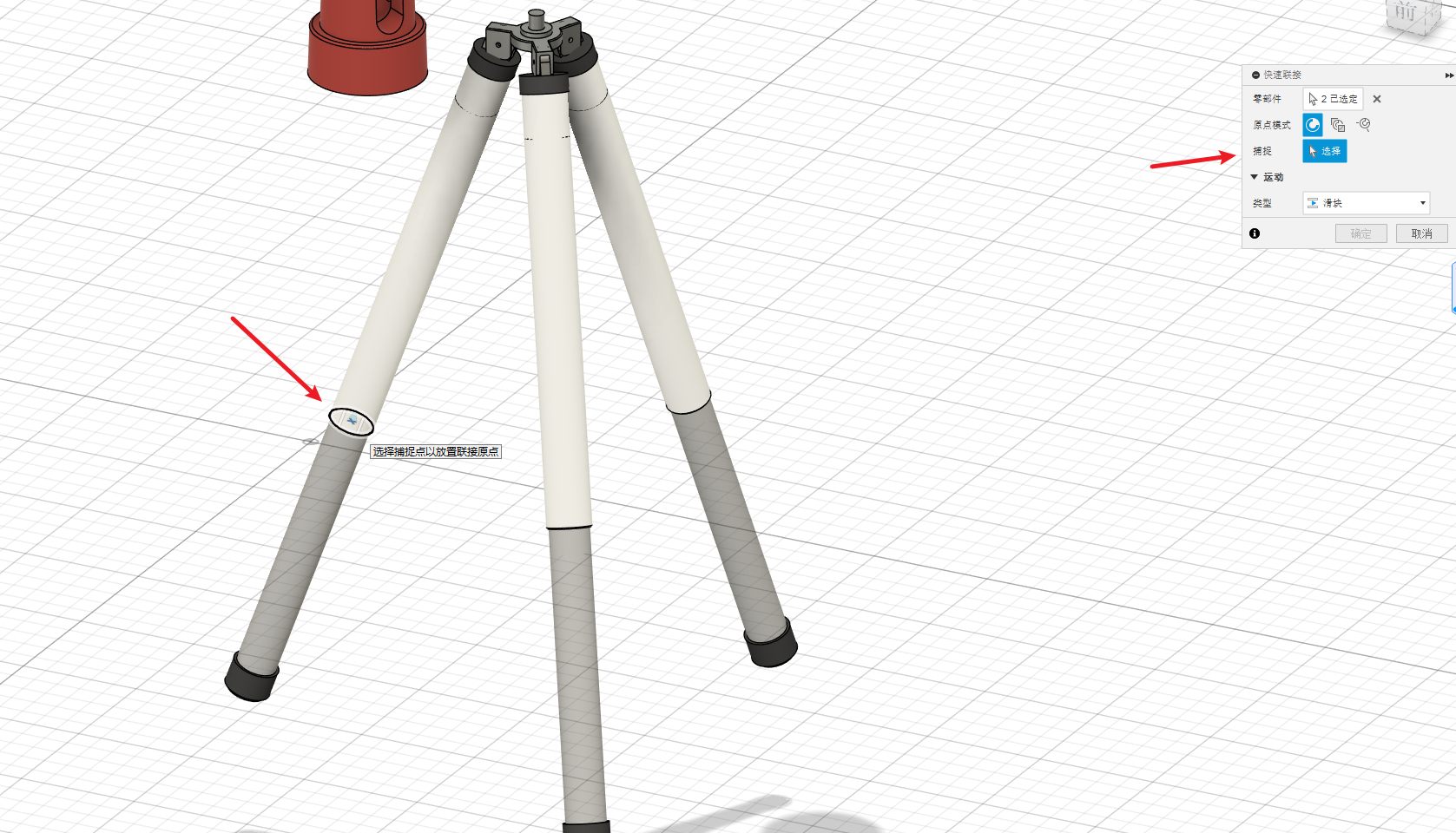

捕捉选择

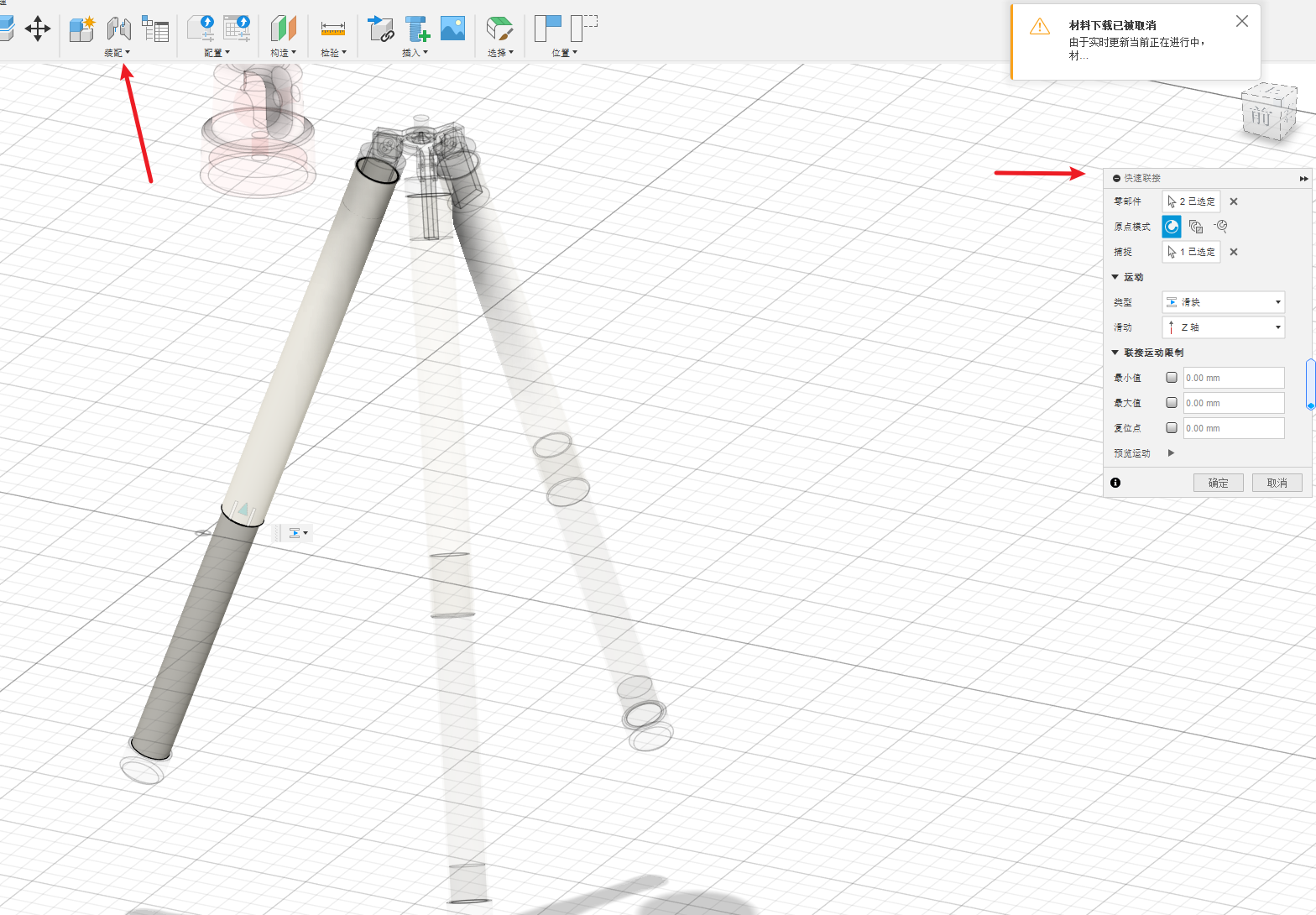

零部件选择玩后选择运动类型-滑块

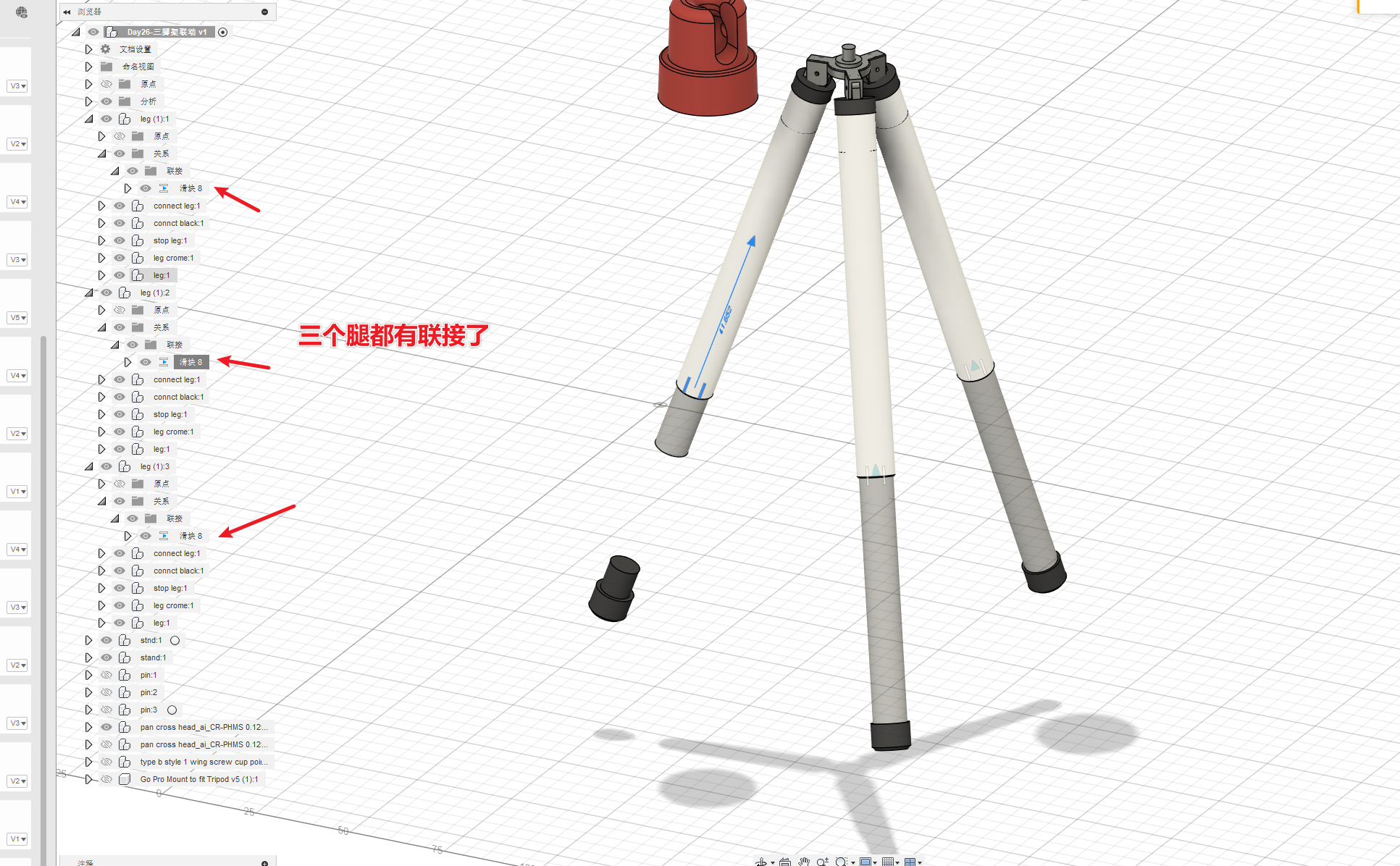

可以发现三个腿都有联接了，是因为三个腿是阵列生成的，是一起的。
这时候可以运动了，但是橡胶腿没有跟着一起滑动。

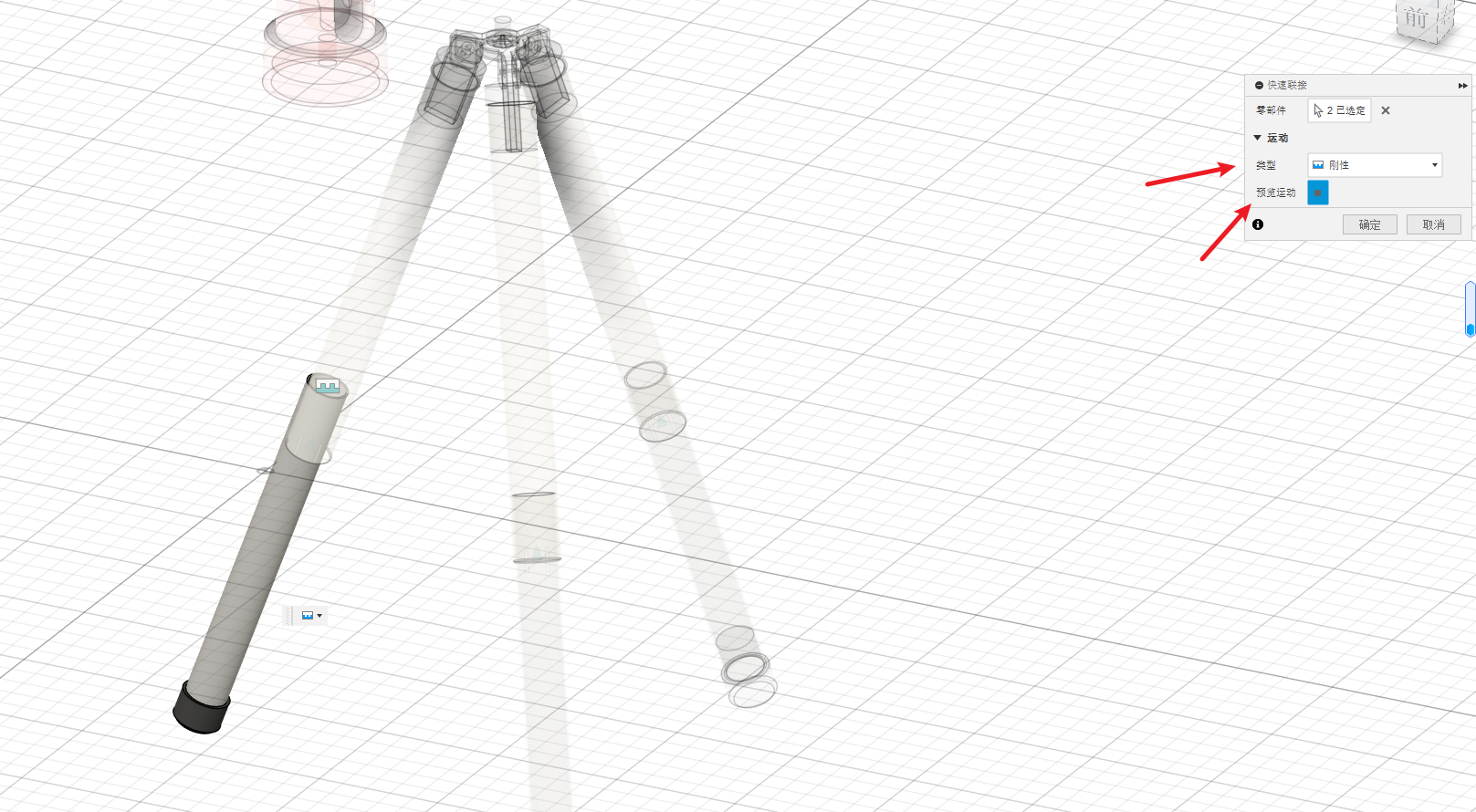

我们需要将橡胶腿和下面的伸缩腿创建快速链接-固定。使他们一起运动。预览时 是两个零件作为一个整体颤动，就是刚性联接到一起了。
联接演示

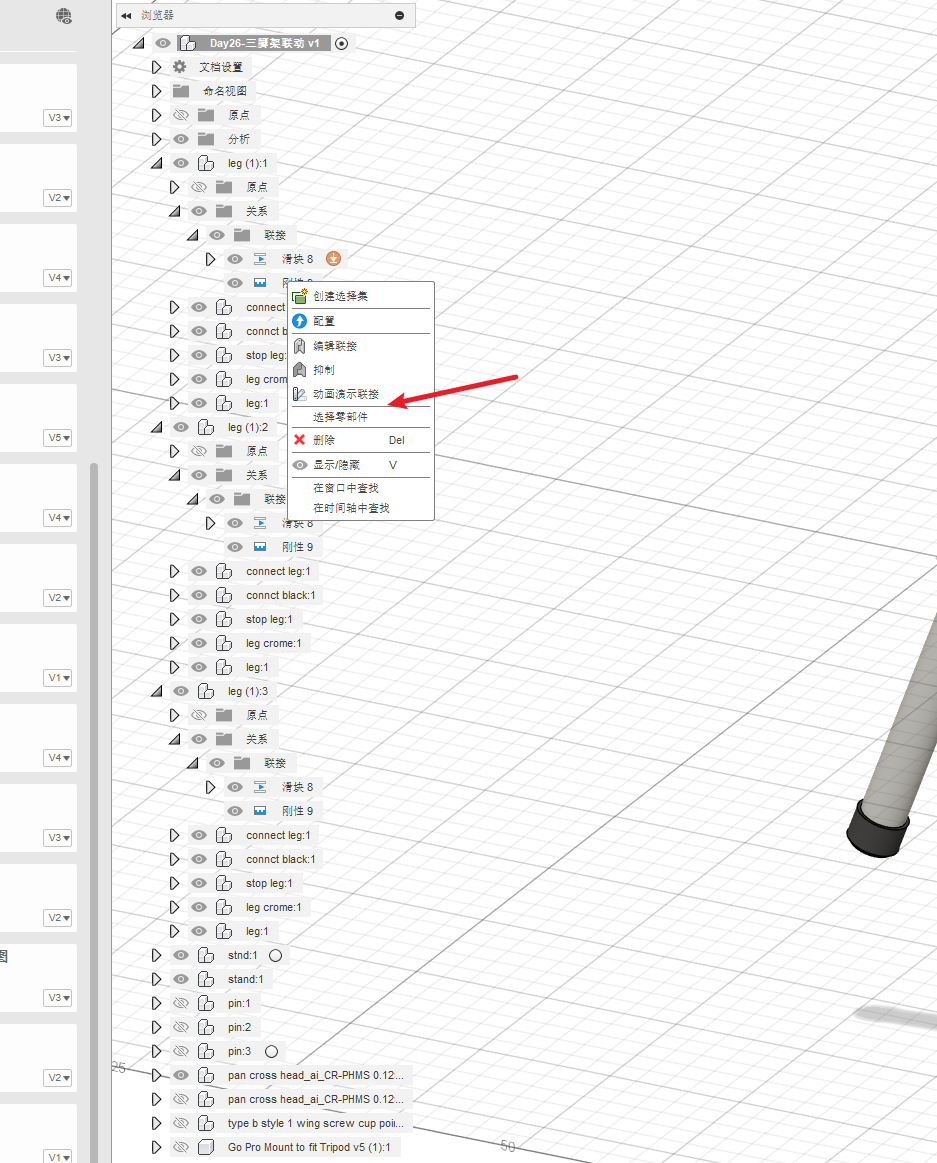

如果设计完了，可以从这里右键看看对不对
联接
与快速联接不同，联接是需要位置移动的，

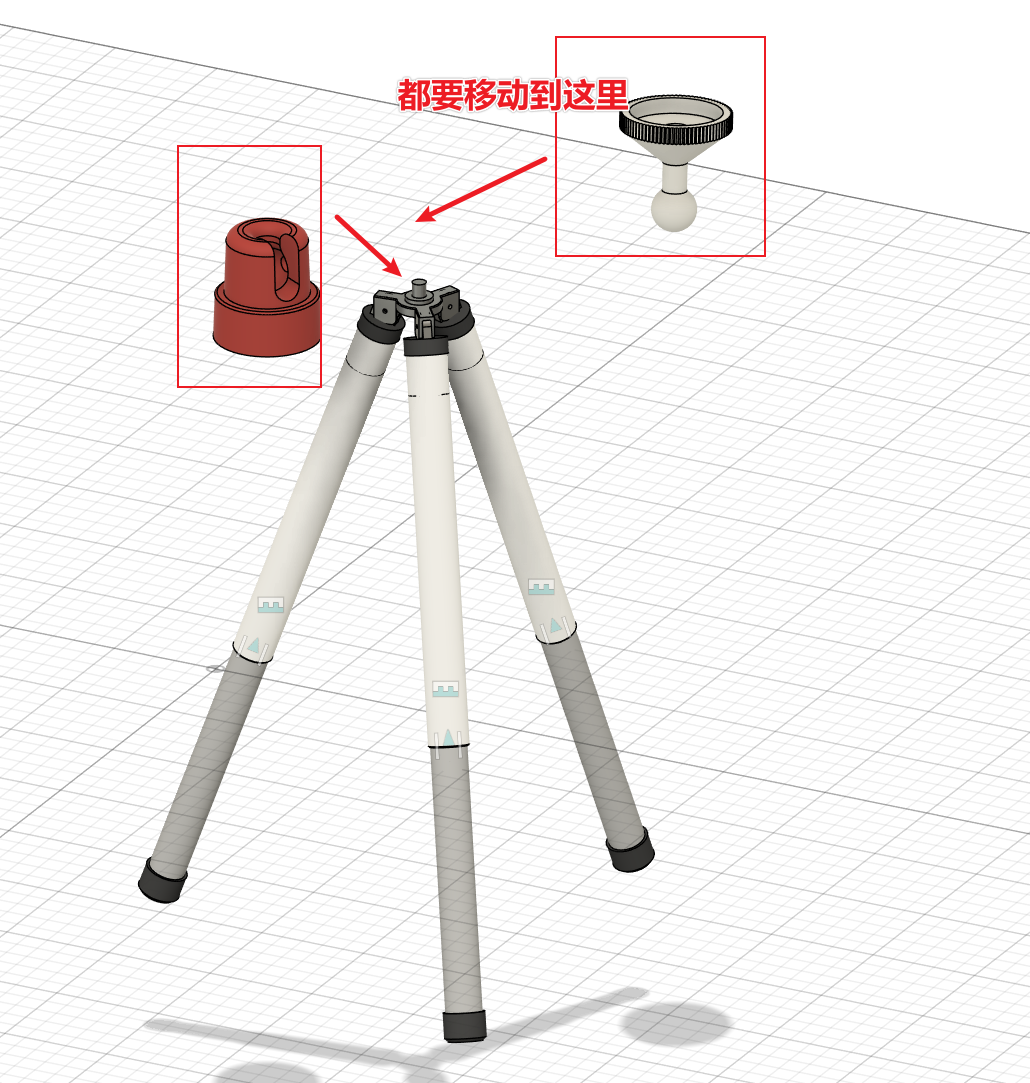

例如下面的相对位置需要移动的零件。这是我们就需要使用联接

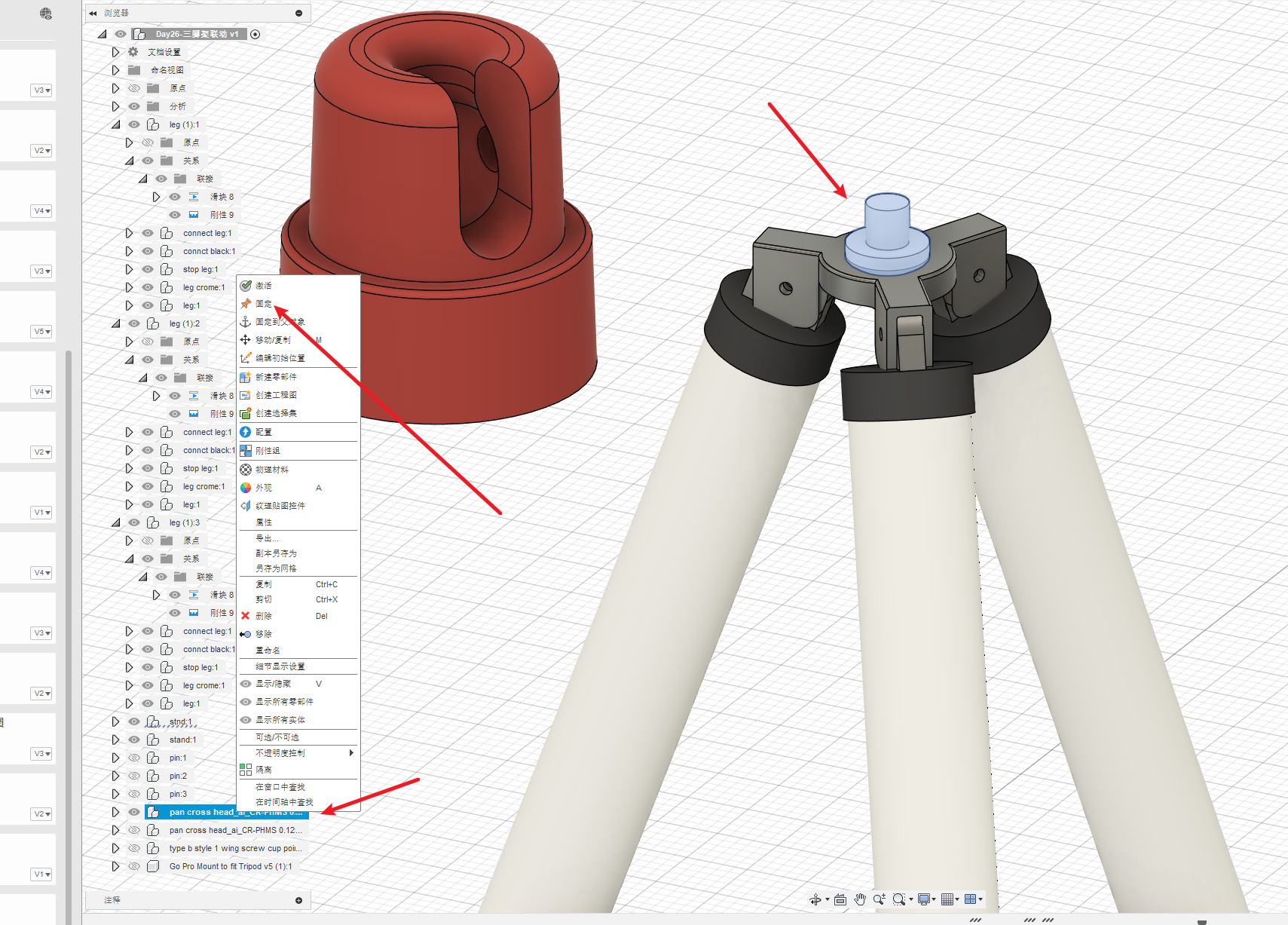

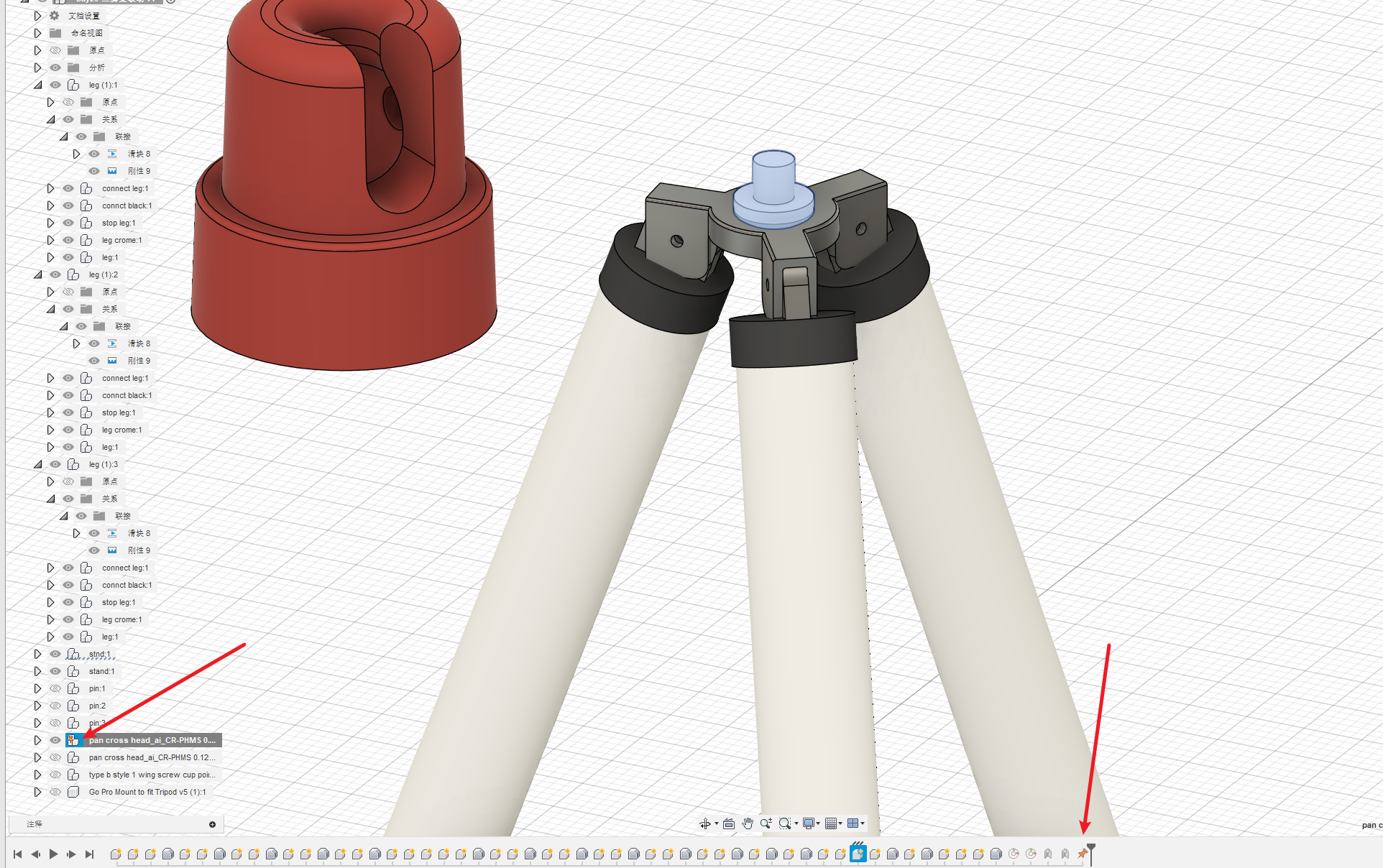

这之前我们可以先固定一个零件的位置
固定后会显示如下图

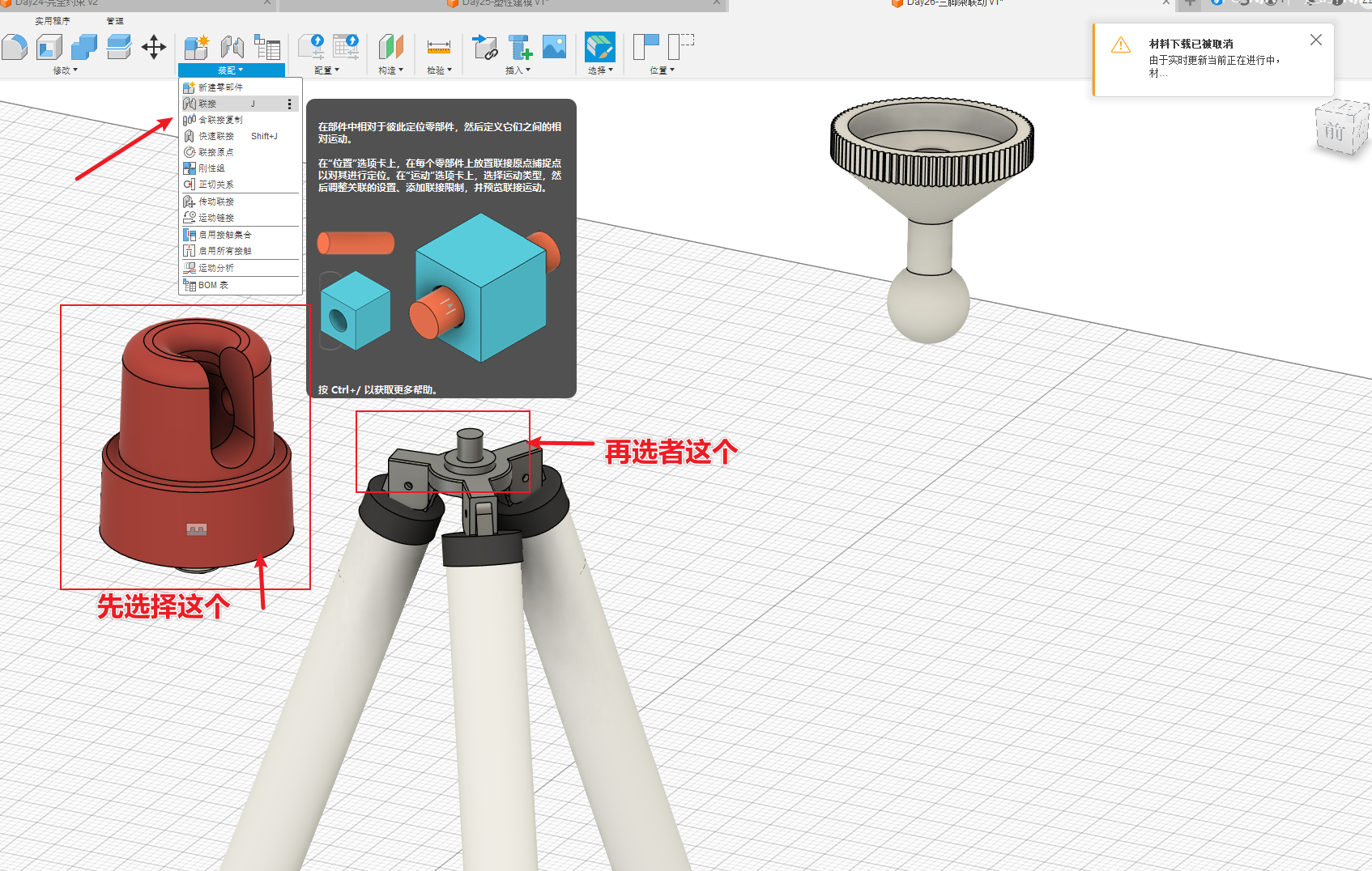

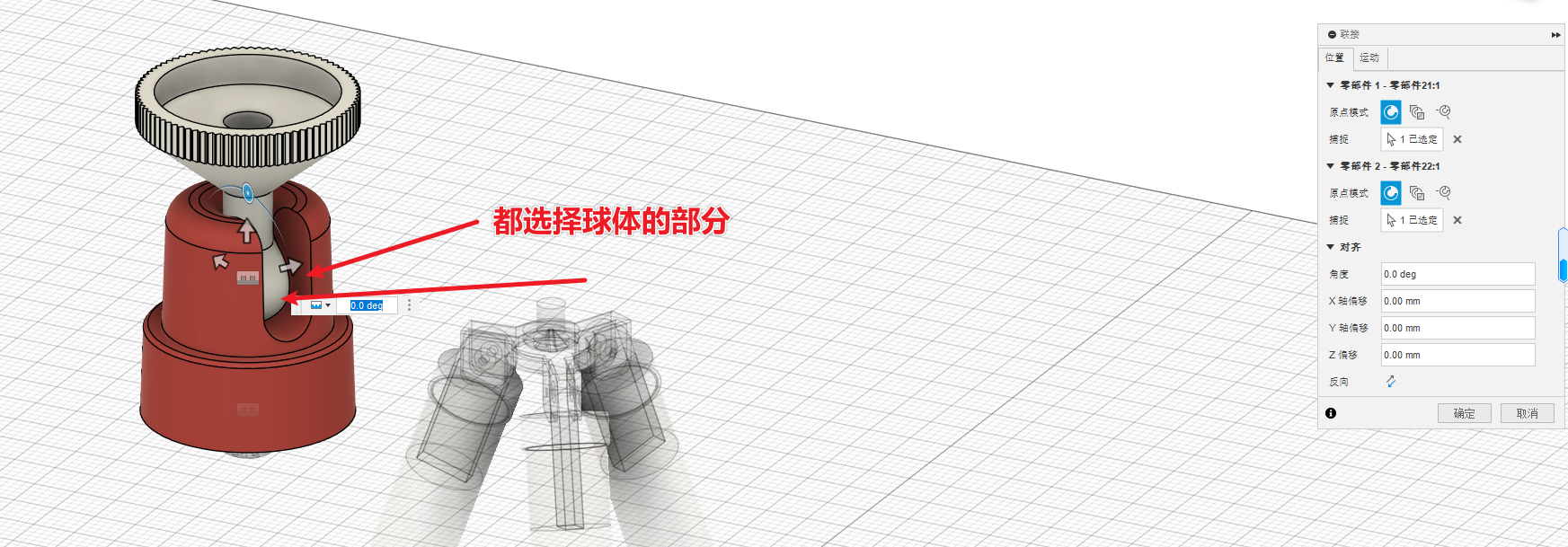

然后设置将橙色的自动移动到中心圆柱上，使用联接

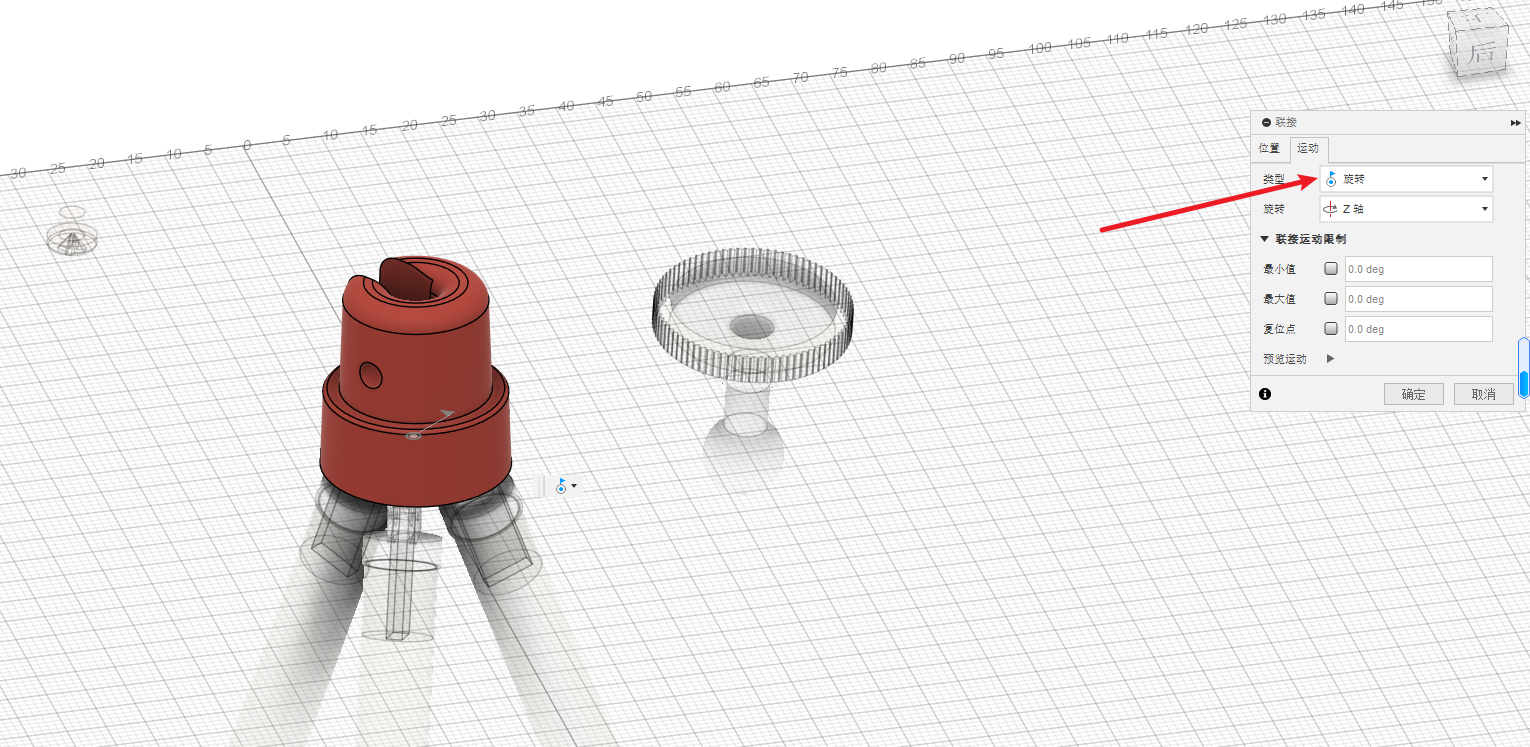

选择旋转
同理设置另一个零件到橙色

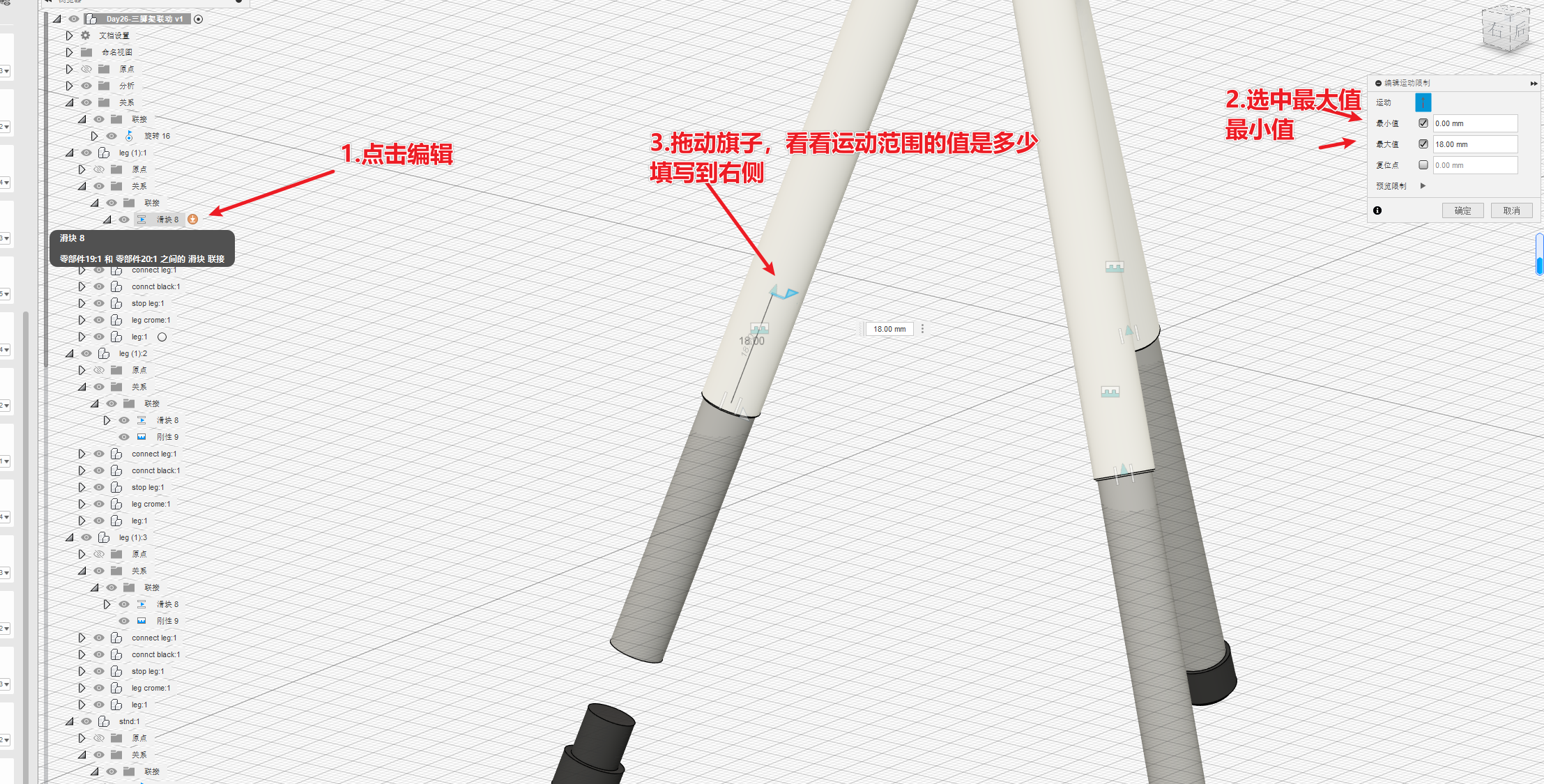

编辑运动限制
从预览的演示可以看出，运动的范围不是自己希望的，可以编辑一下
