简介

我在使用VLGL的gif显示时遇到一点小问题，这里做个记录，LVLG的版本是9.3.0.

LVLG的gif显示

GIF解码器让我们可以在 LVGL 中使用 GIF 图像。

如果在 lv_conf.h 中启用了 LV_USE_GIF ，那么可以使用 lv_gif_create(parent) 创建 gif 控件，这与 lv_img_create 非常相似。

lv_gif_set_src(widget, src) 的工作方式与 lv_image_set_src() 非常相似。作为源，它还接受图像作为变量 (lv_image_dsc_t) 或文件。

需要注意的是RAM的设置

LV_COLOR_DEPTH 8: 3 x 图像宽度 x 图像高度
LV_COLOR_DEPTH 16: 4 x 图像宽度 x 图像高度
LV_COLOR_DEPTH 32: 5 x 图像宽度 x 图像高度

我这里是16位的，128128大小的gif图，也就是需要 `4128*128=65,536=64KByte`的RAM，因此设置一下RAM如下，在lv_conf.h中设置

1	#define LV_MEM_SIZE (256 * 1024U)

使用变量lv_image_dsc_t来显示gif

将gif图片文件上传https://lvgl.io/tools/imageconverter

然后转换为一个.c文件。我测试必须要使用v8的版本来转换gif，否则不显示，选择Color format为 CF_RAW

将生成的.c文件修改一下,

// const lv_img_dsc_t Laughing = {
//     .header.cf = LV_COLOR_FORMAT_RAW,
//     .header.always_zero = 0,
//     .header.reserved = 0,
//     .header.w = 128,
//     .header.h = 128,
//     .data_size = 82945,
//     .data = Laughing_map,
// };

const lv_image_dsc_t Laughing = {
    .header.w = 0,
    .header.h = 0,
    .header.cf = LV_COLOR_FORMAT_RAW,
    .data = Laughing_map,
    .data_size = sizeof(Laughing_map),
};

然后就可以使用了。需要先调用一下声明 LV_IMAGE_DECLARE(Laughing);

void lv_example_gif_1(void)
{
    LV_IMAGE_DECLARE(Laughing);
    lv_obj_t* img;

    img = lv_gif_create(lv_screen_active());
    lv_gif_set_src(img, &Laughing);
    lv_obj_align(img, LV_ALIGN_LEFT_MID, 20, 0);

}

使用文件来显示gif

上面使用转换gif为c文件有点麻烦，这里使用文件来显示

In lv_conf.h enable LV_USE_FS_... and assign an upper cased letter to LV_FS_..._LETTER (e.g. 'S'). After that you can access files using that driver letter. E.g. "S:path/to/file.txt".

首先修改lv_conf.h中的配置

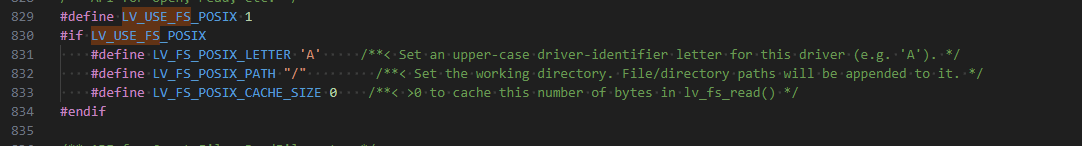

因为我是linux系统，因此使用的是LV_USE_FS_POSIX,修改后的如下

，注意这里有一个设置 LV_FS_POSIX_LETTER，我设置的是A，因此后面使用的文件路径都写为"path/to/file.txt" 应该是写为"A:path/to/file.txt".

同样编写测试代码如下

void lv_example_gif_1(void)
{
    LV_IMAGE_DECLARE(Angry);
    lv_obj_t* img;

    img = lv_gif_create(lv_screen_active());
    /* Assuming a File system is attached to letter 'A'
     * E.g. set LV_USE_FS_STDIO 'A' in lv_conf.h */
    lv_gif_set_src(img, "A:/home/zyd/lvgl_code/resource/Laughing.gif");
    lv_obj_align(img, LV_ALIGN_RIGHT_MID, -20, 0);
}
